2022年11月27日 07:47AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】

AE86 カローラレビンの作業を行いました。


ファイナルギア交換・LSDイニシャルトルク調整・アクスルシャフト交換の作業です。



中古で購入されたTRDのLSD付き4.778ファイナルギア組込み済みのデフキャリアASSYを持込みされました。(AE86純正は4.3)

それをベースに4.556ファイナルに交換してイニシャルトルク調整を行い車両に取付けします。

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】








4.556のファイナルギアセットは新品です。

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】







LSDは希少な58度カムでした!!(通常は45度カム)

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】

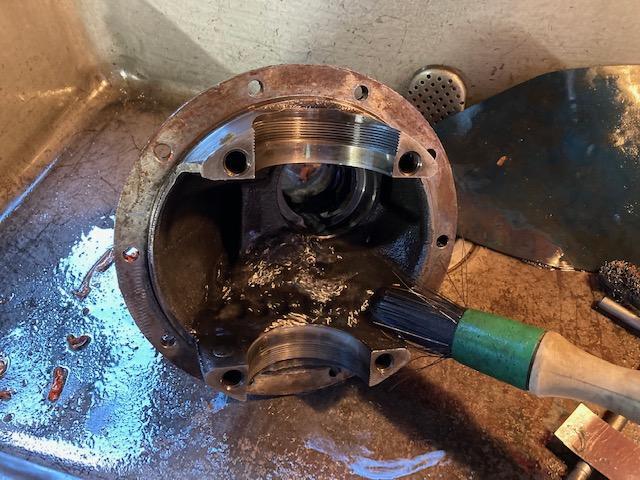

キャリアを洗浄し、イニシャルトルク調整済みのLSDにリングギアを組込み、ベアリングを交換(圧入)します。

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】







ピニオンギアの突き出し量をシムで調整しますが、ベアリングを圧入してしまうとシム交換する際に壊れてしまう可能性が高いので当社ではシム調整用の専用治具を製作しています。

シムを入れて仮組みし、光明丹を塗って歯当たりの場所が適正になるまでシム交換して調整を行います。

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】






シムが決まったら新品のベアリングを圧入してキャリアに本組みしてバックラッシュ調整を行います。


AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】







デフキャリアASSYの組込みが完成したら次はアクスルシャフトの作業です。

今回新品のアクスルシャフトを持込みされました。

アクスルシャフトは廃盤になっていましたが再販されているとの事でした!!

シャフト単体で持込みされたので当社でベアリング等の必要部品を取り寄せして組込み(圧入)しました。

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】






ここまでの作業は部品単体で預かっていて組込みが終わったら車両を預かって車体に組付ける段取りになっていたので連絡して車両を入庫して頂きました。


ブレーキを分解してシャフトを抜き、プロペラシャフトを外してデフキャリアを降ろします。

その際にサイドシールも交換しておきます。

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】







デフキャリアを取付けして新品のアクスルシャフトを組込み!!

新品は気持ちイイですね(^o^)

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】







最後に持込みされたデフオイルを入れて完成!!

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】

AE86 デフ交換 ファイナルギア交換 アクスルシャフト交換【広島市 安佐北区 ローギア 4.556 4.778 LSD イニシャルトルク調整 安佐南区 西区 東区 南区 中区 安芸区 佐伯区 安芸高田 東広島 西条 三原 島根 山口】






試乗して問題無い事を確認して納車させて頂きました。




この度は作業のご依頼誠にありがとうございましたm(__)m

対象車両情報

初年度登録年月昭和61年メーカー・ブランドトヨタ
車種カローラレビングレードGTV
型式E-AE86
