2021年12月30日 15:48トヨタブレイド AZE154 ファンベルト交換 1本ベルト・オートテンショナータイプ

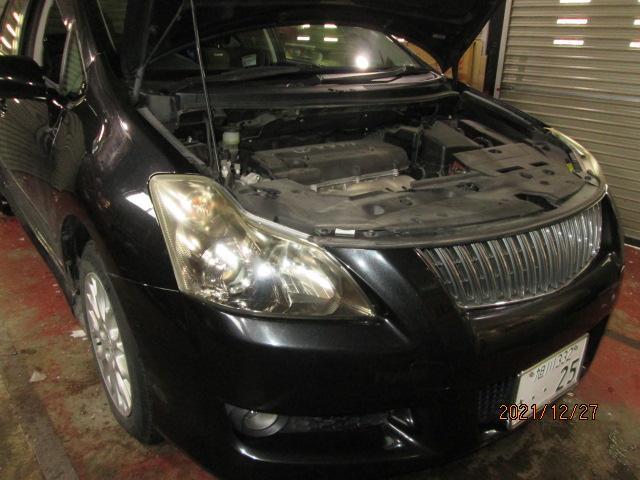

トヨタブレイドのファンベルト交換をします エンジン型式は2AZ 多くのトヨタ車に搭載されているエンジンです

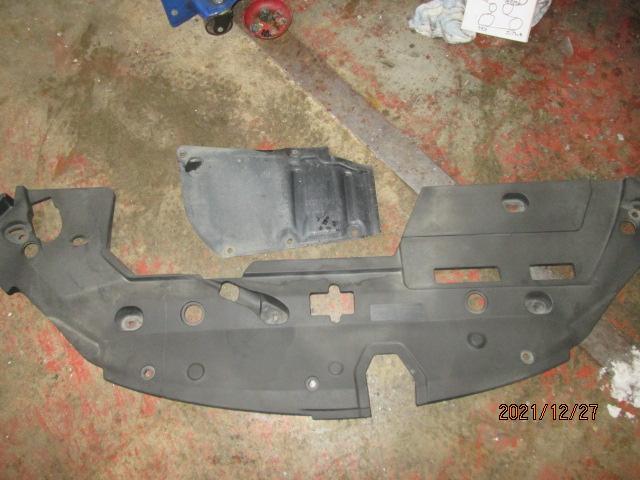

↑先ずはエンジンルームのアッパーシュラウドと右サイドカバーを取り外します
↑フェンダーライナーは全て取り外さなくても 前側だけ外し折り曲げた状態で作業できます
↑新品ベルトは7PK1935 かなり長めのベルトです
↑ここで注意点です ベルトを取り外す前に必ずスケッチをしておきましょう 取り付けの際どのように取り回ししていたのか 分からなくなってしまうのを防げます スペースがあればデジカメやスマホ等で写真を撮っておくのも良いと思います
↑交換に使う工具です 19mmのボックスとラチェットレンチ それと延長に使うパイプです

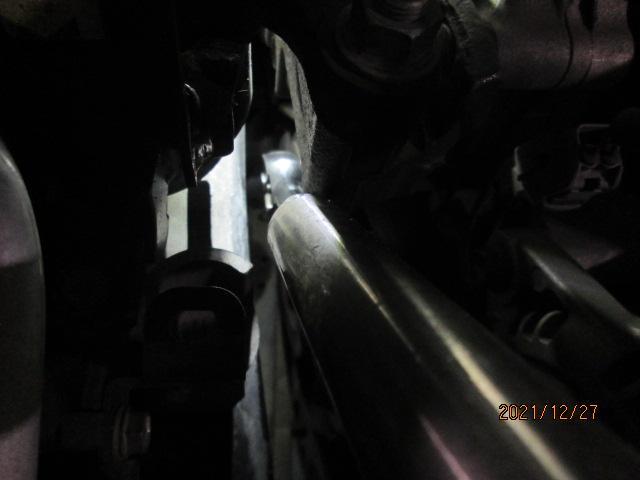

↑写真では分かりずらいですが クランクプーリー上のテンションプーリー台座2時の方角に 19mmの6角があります これを右回転・締め付ける回転でベルトが緩みます かなり強い力で回さないとベルトは緩みません
↑作業は上からでも下からでも良いのですが 今回は写真を撮るため上から作業しました
写真では分かりずらいですが ラチェットレンチにパイプを延長して 19mmの6角を締め付ける形で回しています かなり強い力でテンションが効いているので 頑張ってベルトを外して下さい
↑交換しました ベルトの溝がプーリーにはまっているか確認した後エンジンをかけます 異音がないかベルトのバタつきがないかの確認をしたら サイドカバーやシュラウド・タイヤを取り付け 元の状態に戻します
作業としては単純ですが スペースが狭いのとテンショナーの反力が強いので 新品ベルトを張るときイライラすると思います 落ち着いてゆっくりやれば大丈夫です(笑)
対象車両情報
初年度登録年月 | 平成20年 | メーカー・ブランド | トヨタ |
---|---|---|---|
車種 | ブレイド | グレード | G バージョンL |
型式 | DBA-AZE154H |
費用明細
項目 | 数量 | 単価 | 金額 | 消費税 | 区分 | 備考 |
---|---|---|---|---|---|---|
ファンベルト交換 | 1.0 | 14,590 | 14,590 | 課税 | 交換 |
小計(課税) (①) | 14,590円 |
---|---|
消費税 (②) | 1,459円 |
小計(非課税) (③) | 0円 |
値引き (④) | -1,049円 |
総額(消費税込)(①+②+③+④) | 15,000円 |
