今回ご入庫のBMW/E46/318Ｃｉ ですが、純正ｵｰﾃﾞｨｵの電源及びﾎﾞﾘｭｰﾑのﾂﾏﾐ？ｽｲｯﾁが壊れたとの事で、社外ｵｰﾃﾞｨｵﾃﾞｯｷへと交換のご依頼です！

昨今では、Ｅ46型3ｼﾘｰｽﾞも街中で姿を見掛け無くなりつつありますが、この個体はﾏﾆｭｱﾙﾄﾗﾝｽﾐｯｼｮﾝ及び左ﾊﾝﾄﾞﾙの希少な個体です。

オーナー様は、まだまだ乗って行きたいとの事で、特に純正ｵｰﾃﾞｨｵへの拘りも無く、
社外製ｵｰﾃﾞｨｵ交換をご希望でしたので、ﾃﾞｯｷの機種選定にはｽﾏｰﾄﾌｫﾝと連携する、
「今時」のﾀｲﾌﾟをご提案しましたが、「CDが聞けた方が良い」との事でCD/TUNER
Main Unit 、carrozzeriaのお手頃価格で入手可能な、DEH-380を選んでみました！

取付キットは、ｶﾅﾃｸｽのGE-BM103です、こちらの商品は在庫限りの販売らしいので、
「この記事2020年12月時点」では手に入りました！

それでは、ｲﾝｽﾄｰﾙを始めます(￣ー￣)

まず、ﾀﾞｯｼｭﾎﾞｰﾄﾞに貼られている、「なんちゃってｶｰﾎﾞﾝ調柄」のﾄﾘﾑを助手席側から外します。

次に純正ｵｰﾃﾞｨｵ部分上部のﾄﾘﾑを外します。

純正ｵｰﾃﾞｨｵを固定しているﾀｯﾋﾟﾝｸﾞﾋﾞｽを2本外し、純正ｵｰﾃﾞｨｵを引っぱり出します。

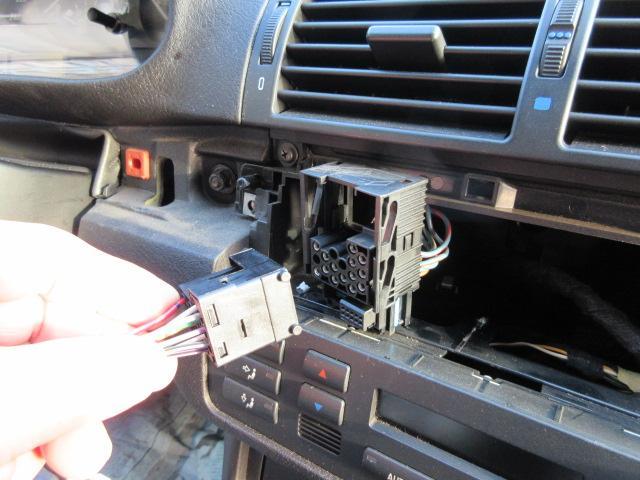

純正ｵｰﾃﾞｨｵのｱﾝﾃﾅ配線を外します、次に電源/ｽﾋﾟｰｶｰ配線のｿｹｯﾄを外しますが、
上方向にロックを解除し外します。

取付キット付属の配線を繋いでいきます。

ｱﾝﾃﾅ変換ﾌﾟﾗｸﾞを接続し、ﾒｲﾝ配線をﾛｯｸして接続していきます。

取付キット付属のｽﾃｰをｵｰﾃﾞｨｵﾃﾞｯｷの両端に取り付けます。

配線接続後、動作テストを行います、問題無く起動して音声再生も問題ありません。

ﾃﾞｯｷを1Dinｽﾍﾟｰｽへ差し込んで行きますが、奥行きがギリギリなので、
簡単には収まりません・・・(ﾟдﾟ；)

作業の便宜上、下段に位置する、ｴｱｺﾝｺﾝﾄﾛｰﾙﾊﾟﾈﾙも引き出して
作業していますが、これでも容易では有りません。

紆余曲折の上、何とか収まりました・・・(^―^)


取り外した、ﾄﾘﾑﾊﾟﾈﾙを元に戻して終了です。
