2024年04月25日 16:11Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない! 大阪府 和泉市

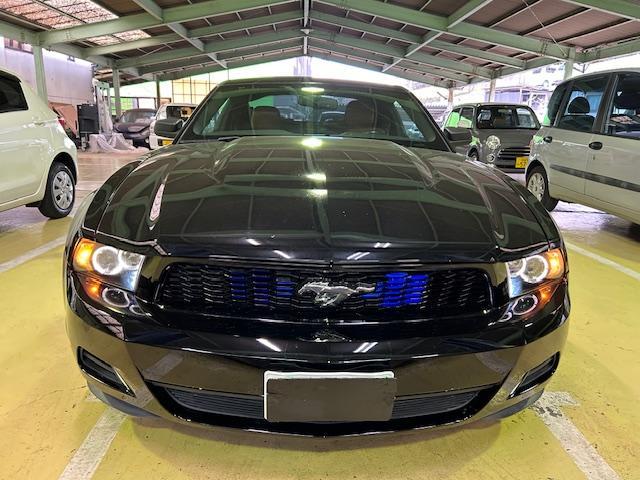

ヘッドライトLOWビーム点灯片方しないのと色々と電気廻りがおかしいので修理してほしいとの事でご入庫頂きました

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

確認しますと左ヘッドライトLOWビーム点灯しませんHIビームは左右共に点灯せずターンシグナル右は全て点灯しない感じです

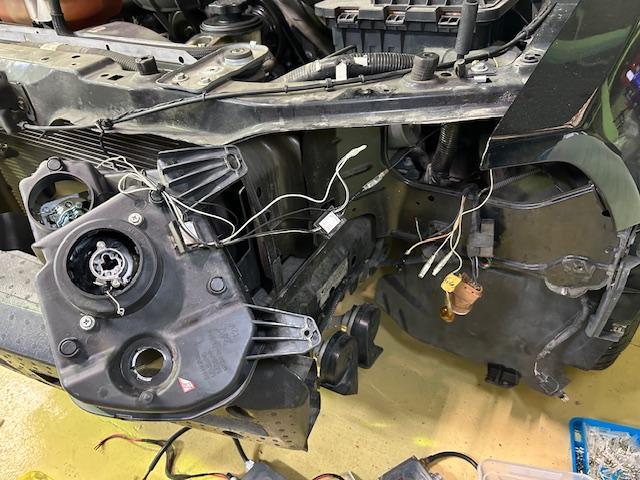

フロントバンパー外しましてヘッドライトを取り外し
LOWビームの方は後付けのHIDが組み込まれておりましたので単品部品供給がございませんので左右共にLEDバルブに変更させて頂きます
HIビームの方は左右共点灯しておりませんのでこちらは配線結線不良ですので修理させて頂きます

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

配線の結線が結構ごちゃごちゃなっておりましたので整理させて頂き

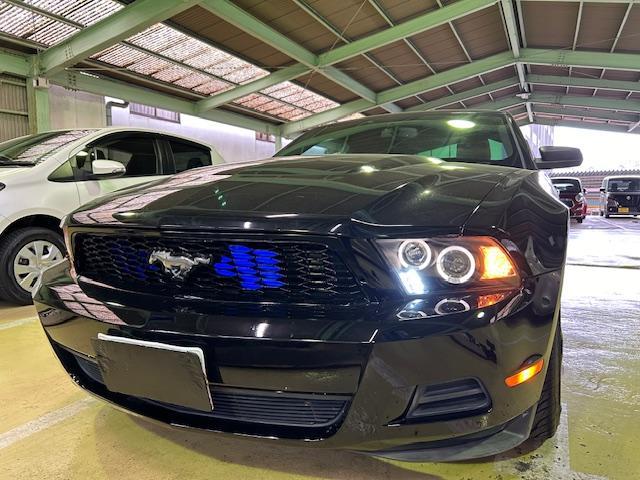

HIビームもLOWビームも点灯する様になりました

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

右側のみターンシグナルが全て点灯しない原因追及です

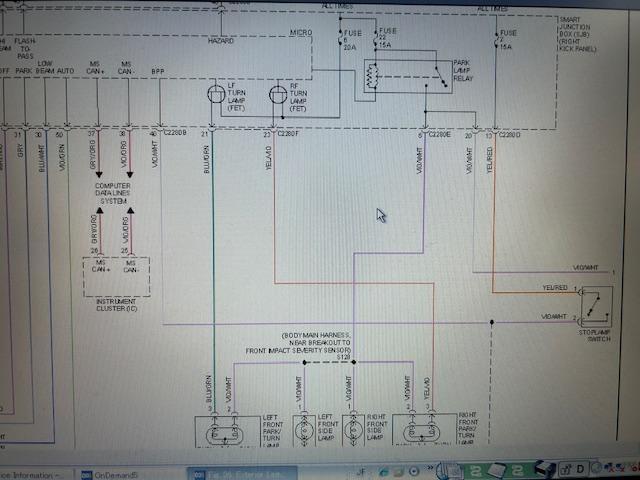

フロントターン電球に12Vは来ておりませんので配線図確認して参りますと

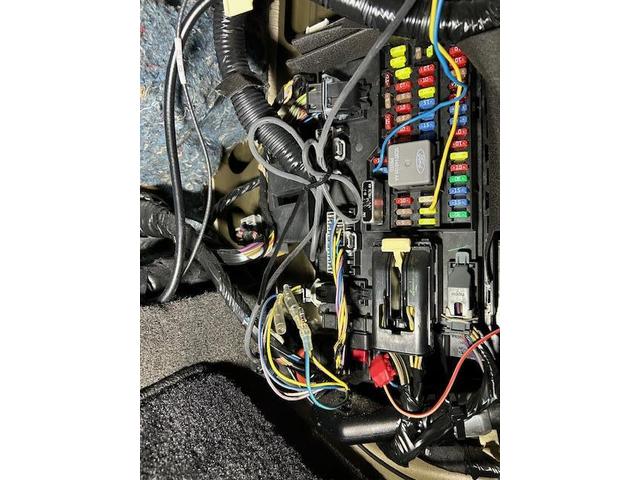

フューズは助手席足元のスマートジャンクションボックスに有りますが左右共通ですので当然切れておりません
ターンシグナルリレーは無い様でスマートジャンクションボックス内でトランジスター制御ですので修理は出来ない感じです

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

確認の為にターンシグナルの左右端子を探し出しまして

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

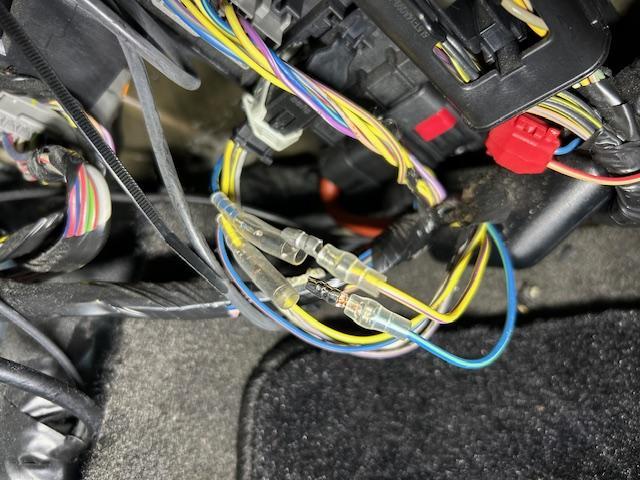

点検の為配線カットさせて頂き左右入れ替えしまして作動確認しますと逆の作動となりましたのでスマートジャンクションBOX不良確定となりました

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

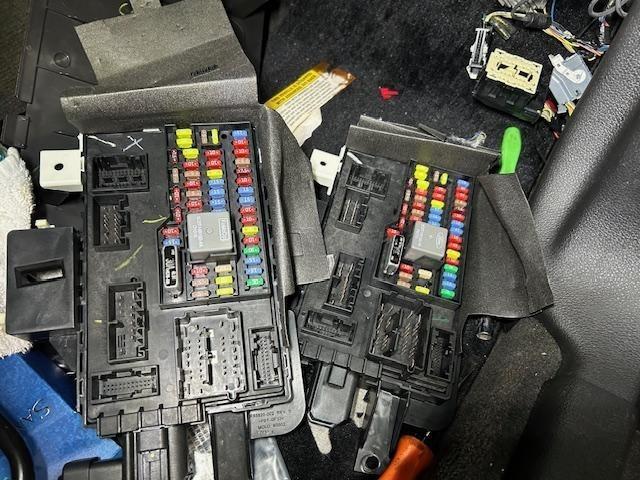

新品部品は本国在庫なし納期未定の様ですので中古部品で対応させて頂きました

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

交換後は左右共にターンシグナル点灯しますが・・・

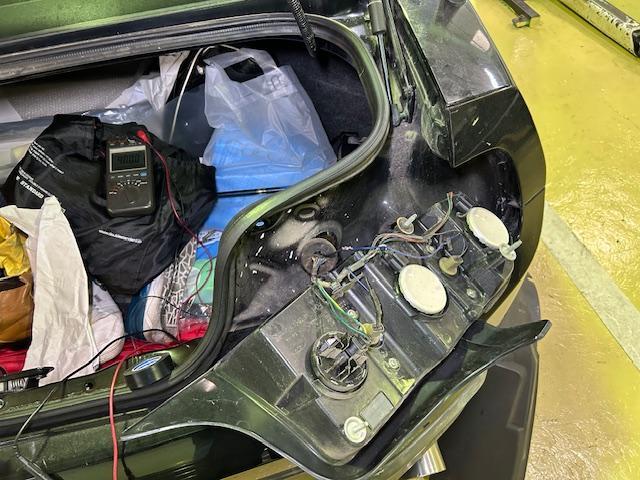

左右共にハイフラになっておりますリヤ側が怪しいですのでテールレンズはずしまして確認

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

アメ車は純正のターンシグナルLEDとブレーキランプLEDと同じ赤レンズで点灯させておりますので日本国内登録時にはその辺りは加工されておりリヤのターンランプはフロントからの配線を取り回して5W電球で点灯させております

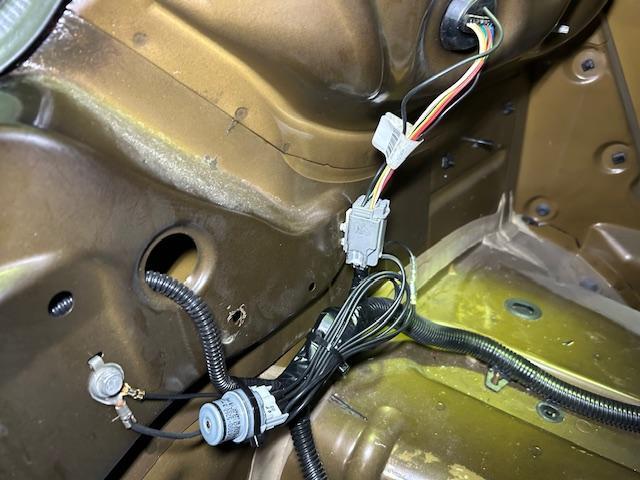

ぐるぐる巻きしてるビニールテープを外しますと純正LEDターンシグナルの配線はカットされておりますが正解です

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

リヤ側ターンシグナルの制御はBCM(ボデーコントロールモジュール)で制御されております

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

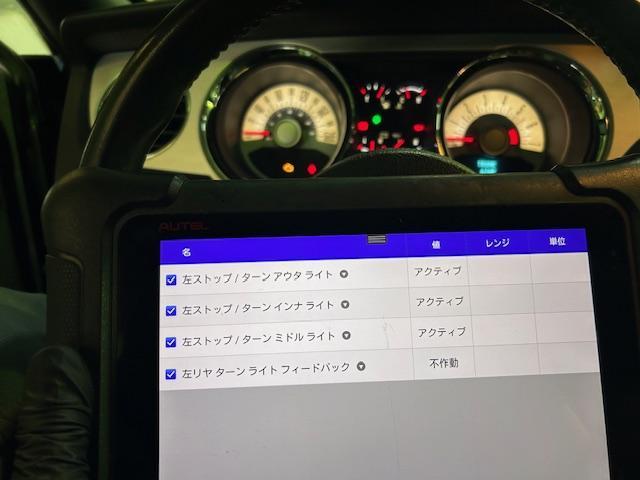

BCMの作動をみておりますとフィードバック制御している様です
このフィードバック信号をBCMに入れないとハイフラになる様ですね

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

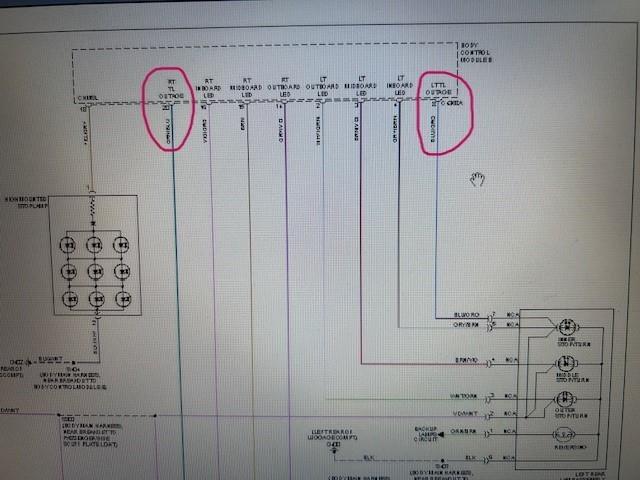

フィードバック信号は左右個別にあります

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

ターンシグナル点灯時にアースに落としますとBCMがターンシグナル点灯の認識します

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

ターンシグナル点灯時にアースに落ちる回路を制作しまして正常な点灯になりました

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

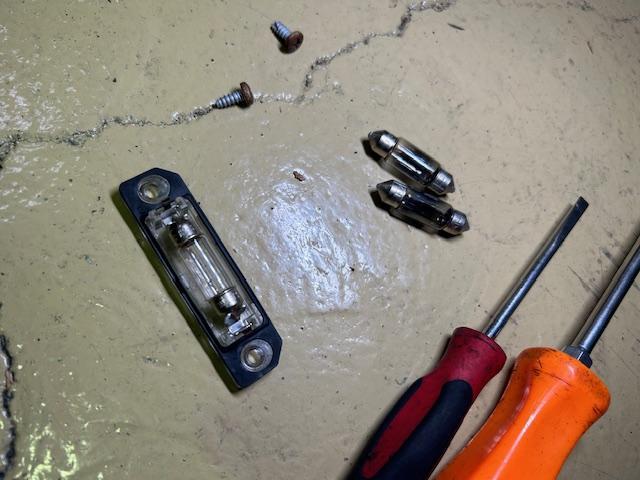

ライセンスバルブも切れておりましたので交換させて頂きました

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

ヘッドライトの光軸調整しまして作業完了です

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

Ford Mustang 4.0 V6 フォード マスタング ヘッドライト&ターンシグナル点灯しない!
大阪府 和泉市

部品取り寄せにかなりお時間頂きご迷惑おかけしました
電気廻り全て無事作動する様になり良かったです

ご入庫ありがとうございました
またのご来店スタッフ一同心よりお待ちしております
